5.3.1 Unjuran tambahan pelan
Juga dikenali sebagai pandangan tambahan tinggi. Semua pandangan yang diunjurkan dari pandangan pelan seperti dalam Rajah 5.4a disebut sebagai unjuran tambahan pelan. Rajah 5.4a menunjukkan pandangan tambahan tinggi. Rajah5.4b menunjukkan kedudukan satah-satah tambahan. Unjuran tambahan pelan dibentangkan mendatar dan anak–anak panah A adalah arah pandangan. Rajah 5.4c Gambarajah ojek disusun dalam susunan unjuran ortografik, arah pandagan dilihat dari arah X dan ukuran tinggi adalah prinsip utama dimensi.
Rajah 5.4a:Pandangan tambahan tinggi
Rajah 5.4b:Kedudukan satah-satah Tambahan

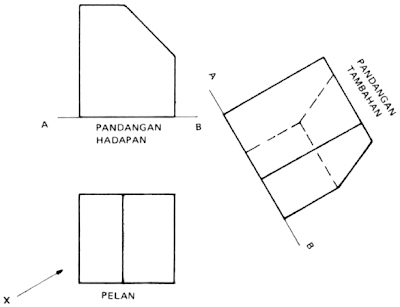

Rajah 5.4c:Pandangan dilihat dari arah X
5.3.2 Unjuran tambahan hadapan
Juga dikenali sebagai pandangan tambahan lebar.
Semua pandangan yang diunjurkan dari pandangan
hadapan seperti dalam Rajah 5.5a disebut sebagai
unjuran tambahan hadapan.
Rajah 5.5b menunjukkan pandangan tambahan lebar.
Rajah 5.5c menunjukkan pandangan tambahan berbeza
diantara satu dengan yang lain tetapi mempunyai
ukuran yang tetap sama iaitu ukuran lebar. Anak
panah menunjukkan arah pandangan.
Rajah 5.5c Menunjukkan contoh menempatkan
unjuran tambahan bagi satu bongkah dengan pelan
dan pandangan hadapan dalam unjuran sudut pertama.
Rajah 5.5a:Unjuran Tambahan Hadapan
Rajah 5.5b:Pandangan Tambahan Lebar
Rajah 5.5c:Arah Pandangan
5.3.3 Unjuran tambahan sisi
Juga dikenali sebagai pandangan tambahan panjang,
berdasarkan kepada prinsip utama dimensi iaitu panjang.
Rajah 5.6a menunjukkan kedudukan satah-satah
tambahan panjang mengelilingi bongkah merujuk kepada
pandangan hadapan.
Rajah 5.6b menunjukkan pambentangan satah-satah
secara mendatar, kesemua pandangan mempunyai
dimensi yang sama iaitu ukuran panjang.
Rajah 5.6c unjuran tambahan sisi dengan diberi dua
pandangan dalam unjuran ortografik iaitu pandangan
hadapan dan pandangan sisi. Pandangan tambahan
dilihat dari arah X.
Rajah 5.6a:Kedudukan Satah Tambahan Panjang
Rajah 5.6b:Pembentangan Satah-satah
Rajah 5.6c:Unjuran Tambahan Sisi
