4.4 Dimensi piawai pada unjuran ortografik.

4.4.1   Dimensi

Dimensi yang dilukiskan mestilah mematuhi peraturan –

peraturan dimensi. Seberapa boleh dimensi yang telah

diberi pada sesuatu objek hendaklah dikekalkan.

Tujuannya ialah untuk memudahkan kerja penyemakan

lukisan disamping dapat mengelakkan daripada salah

ukuran atau membuat pengukuran yang berulang –

ulang. Perlu diingat tulisan – tulisan yang digunakan tidak

sampai mengganggu garisan – garisan objek atau

garisan – garisan yang berkaitan dengan objek itu. Rajah

4.16, 4.17, 4.18 dan 4.19 menunjukkan beberapa contoh

kesalahan mendimensi yang biasa dilakukan dan

ditunjukkan juga bagaimana kesalahan – kesalahan itu

dibetulkan.

Rajah 4.16 Pendimensian

Rajah 4.17 Pendimensian

Rajah 4.18 Pendimensian

Rajah 4.19 Pendimensian

4.4.2   Garisan tersembunyi.

Dalam lukisan unjuran ortografik, seberapa boleh semua

bahagian sesuatu objek, mesin dan peralatan itu hendaklah

ditunjukkan dengan menggunakan garisan nyata.Perkara ini

tidak terkecuali pada bahagian – bahagian yang tesembunyi.

Bahagian yang tersembunyi ini akan ditunjukkan juga dengan

menggunakan garis putus – putus kecil.Berikut ini ditunjukkan

secara bergambar setiap peraturan yang perlu dipatuhi

semasa melukis garisan tersembunyi.

                                      i.        Garisan tersembunyi yang berterusan dimulakan dengan

                         sentuhan pada garisan nyata dan berakhir dengan sentuhan

                         pada garisan nyata, seperti rajah 4.20.

Rajah 4.20 Garisan tersembunyi yang berterusan

                                    ii.        Garisan tersembunyi yang memotong sebahagian objek

                         hendaklah dimulakan bersentuh dengan garisan nyata dan

                         berakhir dengan membuat ruang ( tidak bersentuh ) dengan

                         garisan nyata, seperti rajah 4.21.

Rajah 4.21 Garisan tersembunyi yang memotong sebahagian

                                   iii.        Jika dua atau lebih garisan tersembunyi bertemu pada satu

                          tempat yang sama, garisan – garisan tersembunyi itu mestilah

                          bersentuh di antara satu dengan lain dan berakhir dengan sentuhan

                          pada garisan nyata, seperti rajah 4.22.

Rajah 4.22 Dua atau lebih garisan tersembunyi

                                   iv.        Garisan tersembunyi yang membentuk lengkok pada sudut

                         tegak mestilah bersentuh pada permukaan dan pada pengakhirnya

                         dengan garisan nyata, seperti rajah 4.23.

Rajah 4.23 Garisan tersembunyi yang membentuk lengkok

                                    v.        Garisan tersembunyi yang bertemu dengan garisan nyata

                         pada pertengahan garisannya mestilah diberi ruang agar tidak

                         bercantum dengan garisan nyata itu, seperti dalam rajah 4.24.

Rajah 4.24 Garisan tersembunyi bertemu dengan garisan nyata

                                   vi.        Apabila garisan tersembunyi dan garisan nyata berada di

                         tempat yang sama, maka garisan tersembunyi tidak perlu

                         ditunjukkan, memadai dengan garisan nyata sahaja, seperti

                         dalam rajah 4.25.

Rajah 4.25 Garisan tersembunyi dan garisan nyata tempat yang sama

                                  vii.        Apabila garisan tengah dan garisan tersembunyi berada di

                          tempat yang sama, lukiskan garisan tersembunyi sahaja dan

                          tidak perlu melukiskan garisan tengah, seperti dalam rajah 4.26.

Rajah 4.26 Garisan tersembunyi dan garisan tengah tempat yang sama

                                viii.        Jika garisan nyata dan garisan tersembunyi bersilang,

                          berikanlah ruang untuk garisan tersembunyi agar tidak bersentuh

                          dengan garisan nyata itu, seperti dalam rajah 4.27.

Rajah 4.27 Garisan tersembunyi dan garisan nyata bersilang

                                   ix.        Jika dua garisan tersembunyi bersilang. Tinggalkan ruang

                         pada garisan tersembunyi yang terpanjang di antara dua garisan

                          yang tersembunyi itu, seperti dalam rajah 4.28.

Rajah 4.28 Dua garisan tersembunyi bersilang

4.4.3   Garisan tengah.

Garisan tengah digunakan untuk menunjukkan tempat pandangan

dan dimensi. Terdapat dua jenis garisan tengah iaitu garisan

 tengah premier dan garisan tengah sekunder. Garisan tengan

 premier menjadi penentu utama untuk memulakan lukisan

sesuatu pandangan itu.Garisan tengah premier biasanya

ditandakan dengan huruf “P” sementara garisan tengah sekunder

ditandakan dengan huruf “S“ . Perlu diingatkan setiap garisan

tengah perlu ditandakan dengan “ ” yang bererti garisan tengah.

( c = tengah dan L = garisan ), seperti dalam rajah 4.29.

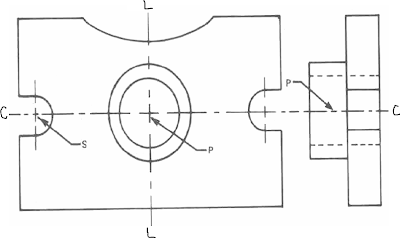

Rajah 4.29 Penandaan garisan tengah

4.4.4   Kaedah unjuran ketiga.

Pandangan ketiga yang dimaksudkan di sini ialah

pandangan sisi. Biasanya pandangan ini dilukis paling

akhir kerana ukurannya boleh diperolehi daripada unjuran

pandangan hadapan dan pandangan pelan. Terdapat

berbagai – bagai kaedah bagaimana ukuran untuk pandangan

sisi ini diperolehi, antaranya:

i.              Menggunakan garisan bersudut 45°, seperti rajah 4.30.

Rajah 4.30 Garisan bersudut 45°

ii. Menggunakan sesiku sudut 45°, seperti rajah 4.31.

Rajah 4.31 Menggunakan sesiku sudut 45°

iii. Menggunakan pembahagi atau jangka lukis, seperti rajah 4.32.

Rajah 4.32 Menggunakan pembahagi atau jangka lukis

Rajah 4.33 Menggunakan kayu ukur



Antara kaedah yang dinyatakan diatas, kaedah kayu ukur merupakan

cara yang paling tepat tetapi lambat. Kaedah – kaedah lain memerlukan kemahiran menggunakan alat lukisan sebelum hasil yang baik diperolehi. Ini disebabkan cara pemindahan ukuran ini dilakukan dengan bantuan alat lukisan bukan cara pengukuran terus.

4.4.4   Bagaimana memulakan lukisan.

Memang tidak ada satu ketetapan peraturan yang khusus

bagaimana memulakan sesuatu lukisan. Yang pasti lukisan

yang dilukis hendaklah bersih, tepat dan cepat. Berikut

merupakan kaedah melukis unjuran ortografik secara

bersistem.

Langkah 1

Arah pandangan hadapan, sisi dan pelan ditentukan

terlebih dahulu. Jika ada arahan yang diberikan, arahan

tersebut mestilah dipatuhi. Jika tidak ada arahan yang diberi,

arah pandangan hadapan perlulah diambil dari arah yang

mempunyai ukuran yang paling panjang, berada dalam

kedudukan mendatar dan dapat menunjukkan bahagian –

bahagian hadapan objek dengan garisan nyata yang banyak.

Pandangan sisi pula diambil dari arah pandangan yang

dapat menunjukkan bahagian – bahagian sisi dengan

menggunakan garisan – garisan tersembunyi yang paling

sedikit. Pandangan atas tidak perlu ditetapkan lagi kerana

telah jelas berada pada arah atas objek itu. Ini dapat

diperhatikan dalam rajah 4.34.

Rajah 4.34 Menentukan arah-arah pandangan

Langkah 2

Tentukan unjuran sudut pandangan yang hendak dilukis

dan kemudian tentukan bilangan pandangan yang hendak

dilukis , biasanya tiga arah pandangan sahaja seperti

dalam rajah 4.35.

Rajah 4.35 Menentukan bilangan pandangan

Langkah 3

Tentukan kedudukan yang hendak dilukis, jika memerlukan
